Redlining (frihåndstegning)

Bruges, hvis du ønsker at tegne og/eller skrive på kortet.

Redlining kan printes på eller gemmes i et workspace/arbejdsområde via knappen med mappen, eller som en selvstændig redliningfil. (Gemmes som zip-fil) Zip-filen kan sendes til andre, som arbejder i KortInfo, som så kan åbne tegningerne.

Når man klikker på dette ikon fås følgende dialogboks:

Værktøjslinje

Der er flere indstillingsmuligheder for de objekter eller den tekst man ønsker at tegne

Punkt

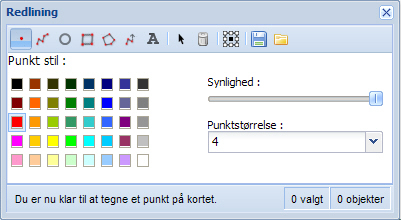

For punkter er det: hvilke farve punktet skal have, skal der indstilles transparens og hvor stort skal punktstørrelsen være.

Linje og pil

For linjen og pilen er det: hvilken farve skal stregen have, hvilken stilart skal stregen have, samt der indstilles transparens og hvor tyk skal linjen være.

Cirkel

For cirkler er det: hvilke radius skal cirklen have, hvilken farve og stilart skal linjen have, skal der indstilles transparens og hvor tyk. Samtidig kan der vælges en farve samt stilart til det indvendige i cirklen og om der skal indstilles transparens.

Rektangler og polygoner

For firkanten og polygonen er det: hvilken farve skal den yderste linje have, skal der indstilles transparens og hvor tyk. Samtidig kan der vælges en farve til det indvendige i af figuren og om der skal indstilles transparens.

Tekst

For tekst er det; hvilken font, hvilken størrelse, hvilken farve og skal teksten være fed, kursiv eller understreget.

Det er også muligt at lægge en boks omkring tekster

Du kan redigere i din tekst ved at vælge med pilen .

Ankeret

Ankeret definerer et fast punkt, som teksten skal forholde sig til.

Når du placerer dit anker, så definerer du, hvilket antal pixels der skal være imellem ankeret og teksten. Denne afstand vil være konstant uanset zoom.

Roteres labelen vil ankeret følge med, da rotationspunktet er centerpunktet for label. Den afstand du definerede mellem anker og tekst, vil stadig være den samme.

Tilbage til toppen

Værktøj til at lægge en buffer på et tegnet objekt. Der skal være tegnet et objekt, og dette skal være valgt vha. i værktøjslinjen. Skriv nu størrelsen på bufferen og om du vil mulighed for at beholde det oprindelige objekt

Tilbage til toppen

Er der opsat temaer, hvor der kan snappes til objekter, kan det bruges under tegning af redlining.

Start snapfunktion. Klikkes der på knappen, fremkommer de to knapper, vist nedenfor

Snap til punkter

Snap til linjer

Trace om objekter. Klikkes der på knappen, fremkommer de to knapper vist nedenfor

Trace langs korteste afstand

Trace langs længste afstand

Tilbage til toppen

Knapper der kan bruges til at udvælge enkelte objekter eller slette valgte objekter

Klik på pilen og der fremkommer forskellige valgmuligheder

Udpeg enkeltobjekter. Som standard er knappen "Ny udvælgelse" valgt. Du vælger kun et objekt ad gangen

Udpeg med et rektangel. Alle objekter inden for rektanglet bliver valgt

Udpeg med en polygon. Alle objekter inden for polygonen bliver valgt

Ny udpegning. Vælg et enkelt objekt

Tilføj til valgte. Vælg flere objekter samtidig. både ved enkeltklik og polygonvalg

Fjern fra valgte. Fravælg enkeltobjekter fra en valgt gruppe

Vælg alle

Fravælg alle

Ændre stilart

Slet valgte redliningsobjekter

Tilbage til toppen

Transformer objekt

Du kan ændre udseendet på objekter tegnet i redlining.

Vælg objektet vis knapperne beskrevet ovenfor, og klik på transformerknappen.

Brug en af de hvide prikker til at ændre højde, bredde eller brug et hjørne til at rette to sider på én gang.

Tages der fat i den grønne prik nederst til højre kan objektet roteres. Dette gælder også tekster.

Tages der fat i den grønne prik, så ændrer du rotationspunktet. På nedenstående billede er punktet flyttet fra centrum af figuren og ud til venstre - se den røde pil.

Når du er tilfreds med den nye placering klik på den grønne godkend-knap .

Ønsker du at fortryde transformationen, så skal du klikke på fortryd-knappen .

Du kan gemme dine tegninger og åbne dem igen ved hjælp af disse to knapper. Du kan også åbne redliningsfiler fra andre.

Gem dine tegninger

Åbn dine tegninger eller tegninger du får fra andre.
